Yağ Kanallı, Vidalı Tip
İsteğe Göre Şapka Yöndeki Dişli Vasıtası ile Sabitlenebilir Bu Şekilde Kalıp Dağıtılmadan Sökülüp, İşlem Tekrarlanabilen Avantajı Sağlar. Ürüne Ait Yağ Kanallarında Köşelerin Pahları Kırılmıştır ( Sürtünmeyi Azaltır).
ÖNEMLİ ! Enjeksiyon Kalıp: Kolon / Burçlarımız Standart Kalıp Sistemlerini Kapsar. Ancak Alüminyum Enjeksiyon Kalıplarında ( Yüksek Isı / Basınç ) Farklı Toleransta Kolon Burç Tercihi Yapılmalıdır. Firmamızdan Ayrıca Talep Edilmelidir ( Özel Malzemeli İmalat ).
DİKKAT !!! Yağ Kanalı Olmayan İki Ürünü Bir Arada Kullanmayınız Ürünlerin Bir Tanesi Yağ Kanallı Olmalıdır.
Malzeme : 1.7131 (16 MnCr 5)
Sertlik : 58 - 62 HRC
Kullanım Elemanları : Pres veya Enjeksiyon Kalıplarında Tüm Yağlamasız Çelik Burçlar ile Kullanılır.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Malzeme : 1.7131 (16 MnCr 5)
Sertlik : 58 - 62 HRC
Sertlik Derinliği : ≥ 1.8 mm
Sementasyon
GTH Kalıp Kolonları ; Üretimin Son Aşamasında ( Taşlamadan Sonra ) Çalışan Yüzeyler Polisaj Makinamızla ( Finiş Yüzey ) Parlatılmaktadır.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

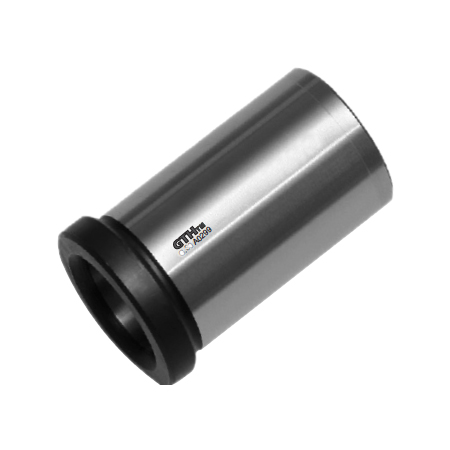

Enjeksiyon Kalıp Sistemlerinde Genel Kullanıma Sahip Merkezleme Burçları, Yağ Kanalsız.
Malzeme : 1.7131 (16 MnCr 5 )
Sertlik : 62 ± 2 HRC
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Pres Kalıp Flanşlı Bilyalı Kafes Uzun Çelik Burç
Yüksek Hassasiyetli Bilyalı Burçlar :
Yüksek Hızlarda Mükemmel Güvenilirlik Sağlamasına Rağmen Bilyaların Bir Noktadan Temas Ediyor Olması Darbelere ve Yan Yüklere Karşı Sistemi Hassas Duruma getirir. Belirli Bir Noktaya Kadar Kolon Çaplarının Üst Toleransta verilmesi Bu dezavantajı Telafi Etmiş Olur, Çalışma Yüzeyi Hassas Olmalıdır.
Pres Kalıp Setleri - Özel ve Genel Maksatlı Makinalarda, Aparat ve Fikstürlerde Pirinç Bilyalı Kafesler, Boy ve Bilya Dizilişi Farketmeksizin Müşteri İstekleri Doğrultusunda Üretilebilirler. Kalıp Seti ve Preslerin Max. 100°C Sıcaklıktaki Normal Koşullarında Uygulanabilir .
Malzeme : 1.7131 (16 MnCr 5)
Sertlik : 61 - 63 HRC
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

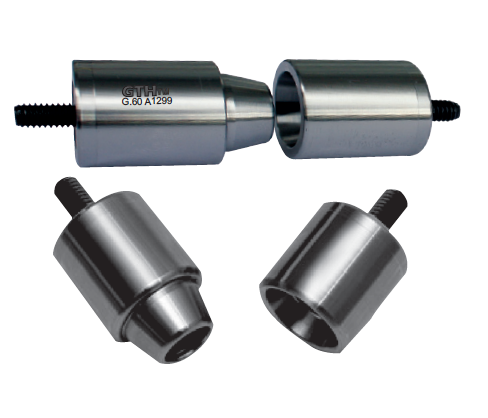

Konik Kitleme Elemanları : Sac / Pres ve Enjeksiyon Kalıplarında Hassas Merkezleme Sağlarken Tekrar Edilebilme Hızı Yükseltmek İçindir.
Konik Kitleme Elemanlarında Montaj Civataları Birlikte Olup Destek Pulu ( G.59 ) İsteğe Göre Ayrıca Tedarik Edilebilir.
Malzeme : 1.7131 ( 16 MnCr5 )
Sertlik : 60 - 62 HRC
Montaj Cıvataları Ünite İçerisinde Dahildir.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

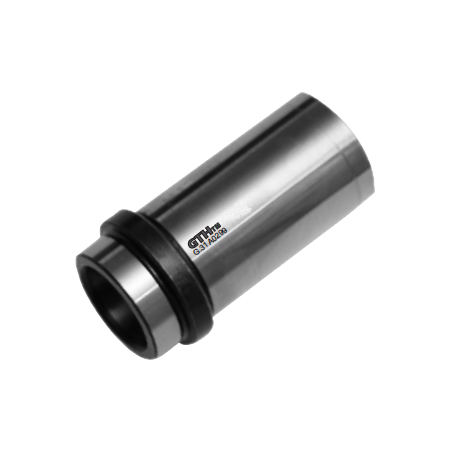

STANDART SEGMANLI BURÇ
Enjeksiyon Kalıplarında Kolonlama Sistemlerinde Genel Kullanımlı - Serbest Çalışan Hareketli ( H6 Sıyırıcı ) Plakalarda Burcun Dışarı Çıkmasını Engeller Yağ Kanalsız Şapkalı Burç ( Yağ Kanallı Kolonlar ile Kullanılır. )
Malzeme : 1.7131 (16 MnCr 5)
Sertlik : 58 -62 HRC
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

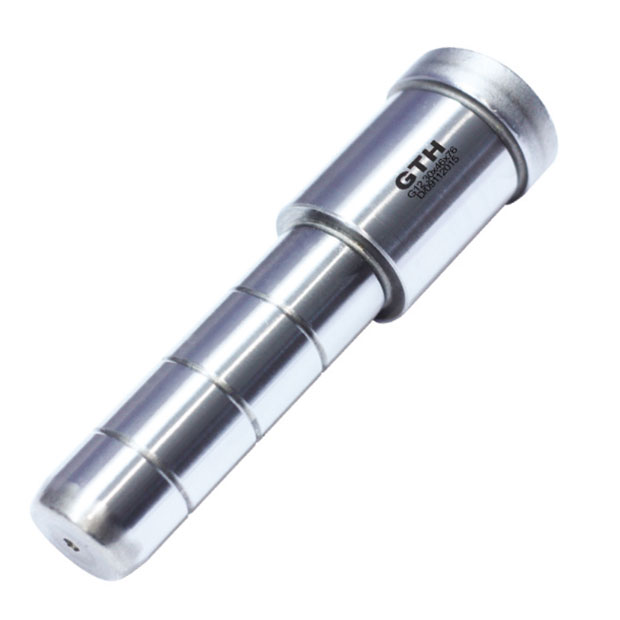

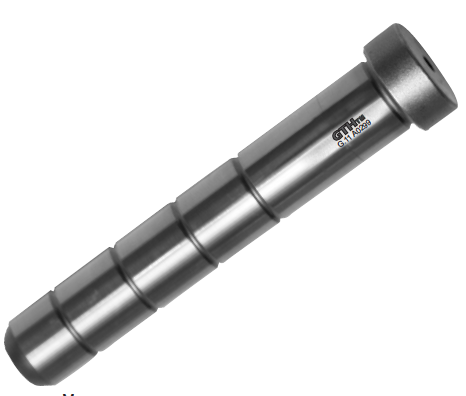

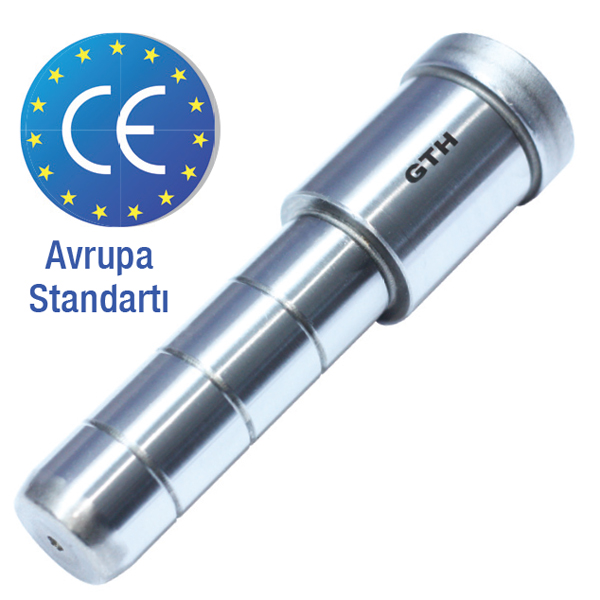

Merkezleme Kolonu (Enj. Kalıp)
ÖNEMLİ ! Enjeksiyon Kalıp: Kolon / Burçlarımız Standart Kalıp Sistemlerini Kapsar. Ancak Alüminyum Enjeksiyon Kalıplarında ( Yüksek Isı / Basınç) Farklı Toleransta Kolon Burç Tercihi Yapılmalıdır. Firmamızdan Ayrıca Talep Edilmelidir ( Özel Malzemeli / Toleranslı İmalat).
GTH Kalıp Kolonları ; İmalat Aşamasında Yağ Kanallarındaki Köşelerin Pahları Kırılmış Çalışan Yüzey Taşlama Yapılmıştır.
Ürünlerimizin Toleransı ve Çalışma Boşlukları DIN 7161'e Göre Belirlenmiştir.
Malzeme : 1.7131 (16 MnCr 5)
Sertlik : 58 - 62 HRC
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

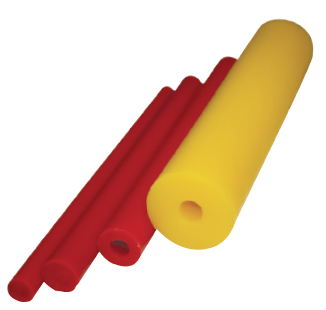

Yuvarlak Kesitli, İç Dolu ve Delikli Tip
Sertlik Değerine Göre Renkler :
80 SHORE Sertlik (Esneme %35) - SARI YAY
90 SHORE Sertlik (Esneme %25) - KIRMIZI YAY
Poliüretan Yay Ekonomik Standart Boy : 310 mm
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

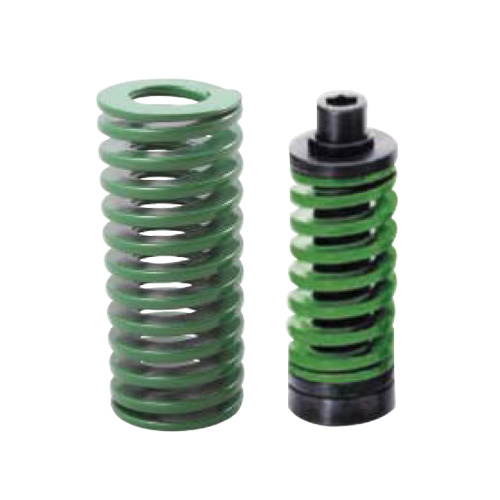

Extra Ağır Yük Yay
Yay Katsayısını ( R ) Sıkışma Miktarı (mm) ile Basitçe Çarpımı Sonucunda Toplam Yay Kuvveti Değerine Ulaşılır ( Nw. ) Örnek : R x ( A.B.C )
Nw - Newton = (0.102)Kg. dır
Kullanım : Extra Ağır Yük Yay Özellikle Pres Kalıp Sistemleri ve Makina İmalatında Aparat Tasarımları İçin Uygunluk Taşır
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

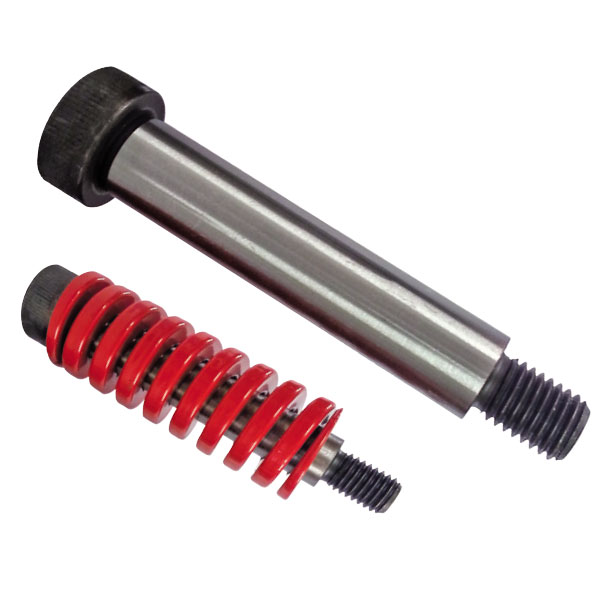

Stoplama Elemanı

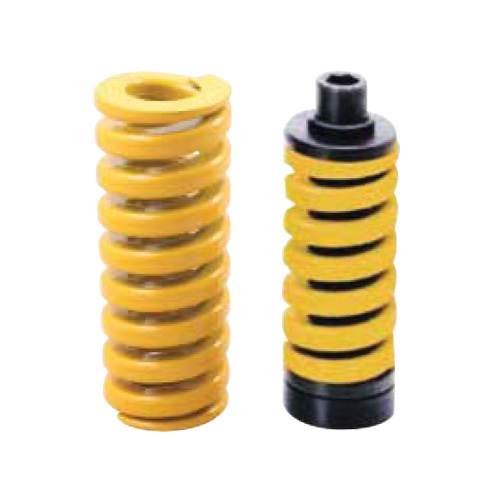

YAY KULLANIMDA ( ÇELİK / POLİÜRETAN YAY )
Hassas ve Güvenli Yerleşim için Ayrıca Ayar Pozisyonlamaya Uygun
YAY ASKI CIVATALARI KULLANILMALIDIR
Özel Ölçü / Malzeme ve Boylarda İmalatımız Mevcuttur. Yay Çalışma Alanı : h8 ' dir.
Akma Gerilmesi : Rp = 1080 N / mm² 'dir.
Kalite : 12.9
Isıl İşlemli, Yüksek Dayanımlı Çelik
HRC 39 - 44 Kafa Tırtıklı
Darbe Testi : KCU 15 J Min.
Elastikiyet : A = %8 Min.
Çekme Gerilmesi : Rm= 1200 N / mm²
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

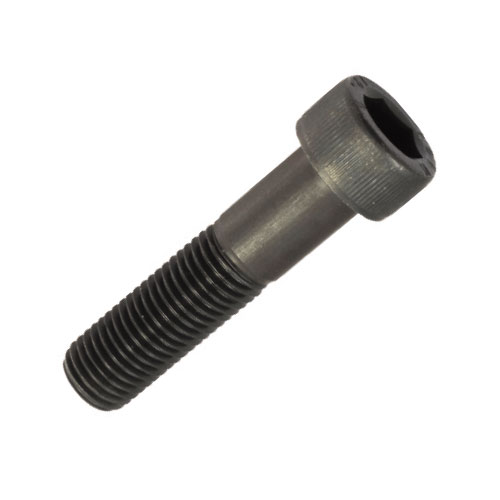

Yüksek Kaliteli İmbus Cıvata 12.9
DIN ISO 4762
Kopmaz / Uzamaz / Yamulmaz / Sert Malzeme
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

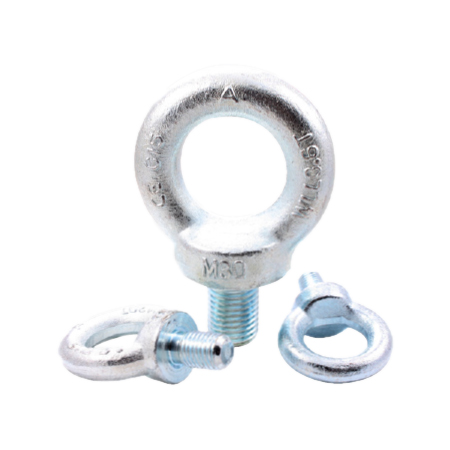

Vidalanabilir Askı Yük Mapaları
DIN 1580
Sabit Askı Mapaları : Sadece Dikey veya Daire Düzlemi ile Maximum 45° Açı Yapan Kuvvetlerle Yüklenir, Diğer Yüklemelere İzin Verilmez Ama Bu Tür Kaldırmalar Çoğu Zaman Kaçınılmazdır, Emniyetli Taşımaya Uygun Mapaların Seçimini Önceden Planlayınız ( Emniyeti Sağlanmış Olur).
Malzeme : C15 Dövme
EYEBOLT : Class > 8
EYEBUT : Class > 8
Kullanım : Standart G.141
Ağır İş : EYEBOLT
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

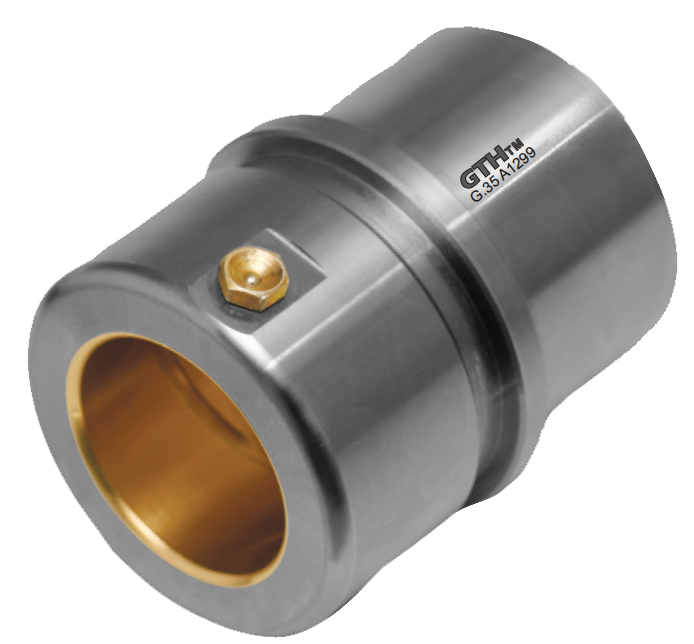

Pres Kalıp / Flanşlı - Bronz Yataklı - Yağlamalı
Sertleştirilmiş Çelik Kovan, Güçlü Yan Baskıları Emer Böylece Titreşimsiz Rijit Çalışma Sağlanır ve Bronz Burcu Uç Kısımlardan Yapılan Güçlü Baskılara Karşı Korur, Savurma Tekniği ile Bronz Kaplanan İç Tabaka Yüksek Kalitesi ile Aşınma Faktörüne Dayanıklı Ayrıca Çok iyi Isı Yayılımı Özelliği ile Aşırı Sürtünme Isısının Hızla Dağılımını Garanti Eder.
Kalıbın Ters Kapanmaması İçin 1 Adet Ana Ölçü ile Ø 19 - 24 - 32 - 38 - 48 - 60 Ara Ölçüler Kullanılabilir.
Malzeme : 1.7131 ( 16MnCr5 ) HRC 30 - 35 Bronz SnBz 10
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

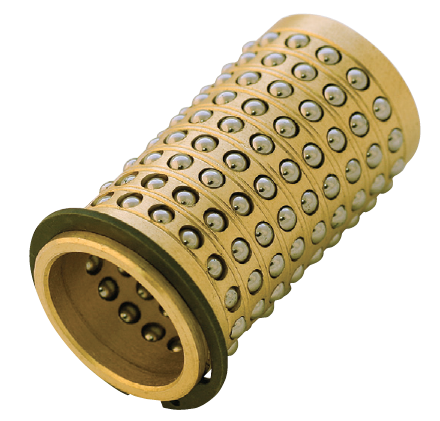

BİLYALI KAFES Bronz Burç
Pres Kalıplarında, Plakaların Ters Kapanmasını Önleyen: Farklı Ölçülerde Tablodaki Ürün Seçimleriniz İçin Farklı d: Ø 15/16/19/24/32/38/48/60 ( Bilyalı Kafes ) Seçilir.
Bilyalı Kafeslerin Isı Dayanımı 120° C ‘dir.
Bilyalı Kafesler Segmanlı Olarak Sunulur.
Malzeme : Burç SnBz 10
Bilya : 100 Cr Tolerans :+0.001
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

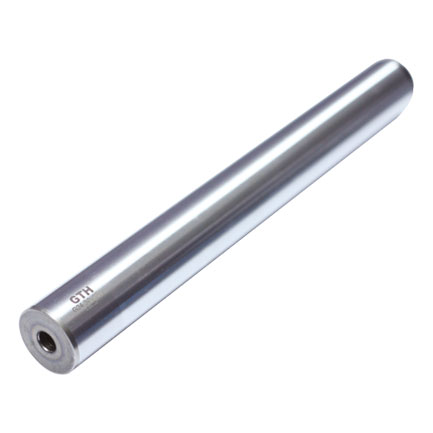

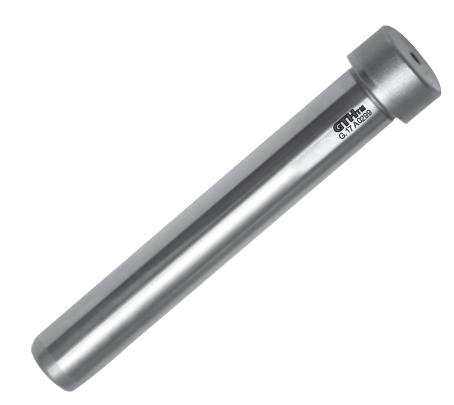

Yağ Kanalsız Düz Kolon
Diagonal Yük Kolonları Enjeksiyon Kalıplarında İtici Plaka ve Maça Sistemi Kolonu Olarak veya Pres Kalıplarında Kalıp İçi Kolon Olarak Kullanılmaktadır. Yağ Kanalsız Diagonal Yük Kolonları Bronzlu Grafitli Burçlar veya Yağ Kanallı Burç Takımlarıyla Uygundur.
Malzeme : 1.7131 (16 MnCr 5)
Sertlik : 58 - 62 HRC
Kullanım Elemanları : Pres veya Enjeksiyon Kalıplarında Tüm Yağlamalı Tip Burçlar ile Kullanılır.
GTH Kalıp Kolonları ; Üretimin Son Aşamasında (Taşlamadan Sonra) Çalışan Yüzeyler Polisaj Makinamızla (Finiş Yüzey) Parlatılmaktadır.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
GTH Kalıp Kolonları ; Üretimin Son Aşamasında (Taşlamadan Sonra) Çalışan Yüzeyler Polisaj Makinamızla (Finiş Yüzey) Parlatılmaktadır.
Pres Kalıplarında Aşırı Yanal Kuvvetler Oluşuyor İse Böyle Durumlarda Kolonlarla Birlikte Sürtünmeli Grafitli Plakalar Kullanılmalıdır.
Not: Bölüm ( d ) İki Farklı Ürünler Montajda Kalıbın Ters Kapanmamasını Önlemek İçindir,
Aynı Kalıpta Üç Adet
Ana Ölçü ile Bir Adet
d= Ø 15 -19 -24 -32- 38-48 -60 mm
d = 48 /50 - 60 /63 - 80 İsteğe Bağlı Üretilir.
Malzeme : Ø 30 ≥ 1.7131 ( 16 MnCr5 )
Ø 40 ≥ C 45 ( İndüksiyonlu )
Kullanım Elemanları : Tüm Kaymalı Sistemler Ayrıca Bilyalı Burçlu Takımlarla Kullanılabilir.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

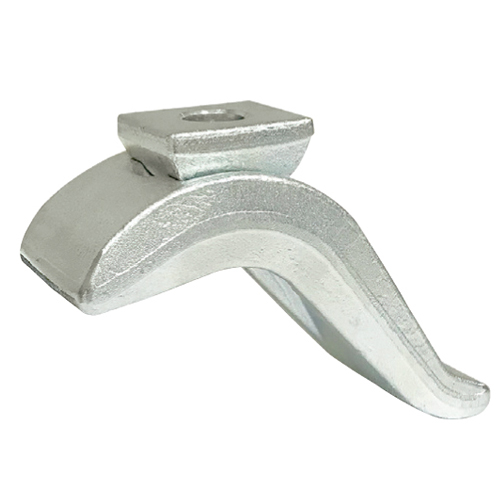

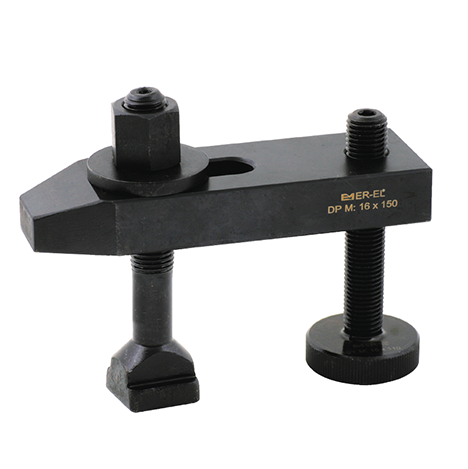

Bağlama Pabucu; Destek Vidasıyla Kademesiz Yükseklikler Ayarlanabilir.
Islah Edilmiş "T" Saplama Dayanımı:12.9 Kalitede Ayrıca Boyutlu Sunumludur.
Bağlama Pabucu - Destek Vida "T" Kanal Saplama ile Komple Üründür.
* İsteğe Göre Pabuç Kaldırma Yaylı Pulu Ayrıca Temin Edilir.
Malzeme : CK 45 DIN 32 - 35 HRc Siyah Kaplama
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Destek Kullanmadan 15 - 85 mm Arası Kullanım / Bağlama Olanağı Sağlar
Sipariş (Set) Şekli : Kod.1205 x Saplama
Sipariş (Pabuç) Şekli : Kod.1205 x a
Malzeme : C45 Çelik 32 - 35 HRc Siyah Kaplama
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Destek Kullanmadan 0 - 75 mm Arası Kullanım / Bağlama Olanağı Sağlar.
Sipariş (Set) Şekli : Kod.1210 x Saplama
Sipariş (Pabuç) Şekli : Kod.1210 x a
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

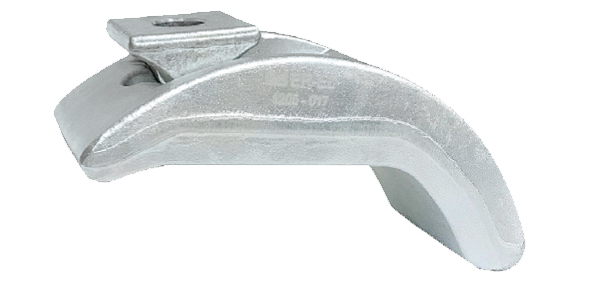

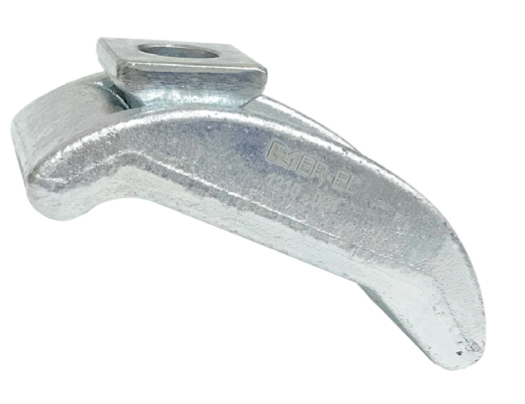

Kalıp ve İş Parçaları Bağlama İçin 1200 S Bağlama Pabucu
Malzeme : C45 Çelik 30 - 35 HRc Siyah Kaplama
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

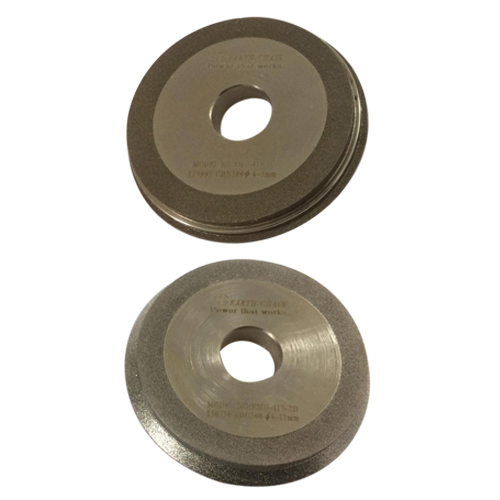

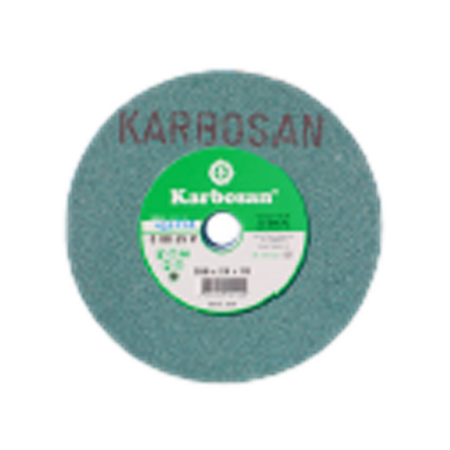

Genel Olarak Sabit veya Torna ile Kullanımlıdır.Özellikle Sert Çelikler veya Karbür Malzemeler İçindir. Yeşil Silisyum Karbür Aşındırıcı İçeriklidir.
Dönme Hızı : 35 m / s
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Silindirik veya Satıh Taşlama Tezgahlarında :
Bütün Taşlama İşlamleri, Esasen Yüzey Taşlama Olmakla Birlikte "Yüzey Taşlama" Terimi ile Düz Yüzeylerin Taşlama İşlemleri Kastedilmektedir. Yüzey Taşlama Tezgah Tiplerine Uygun 3 Grupta Toplamak Mümkündür.
1- Düz Taşlar : Yatay Milli, Gidip-Gelen Tabanlı Yüzey Taşlama Tezgahlarında Kullanılırlar.
2- Düz Taşlar : Yatay Milli, Döner Tabanlı Yüzey Taşlama Tezgahlarında Kullanılırlar.
3- Silindir - Çanak ve Segman Taşları : Düşey Milli Yüzey Taşlama Tezgahlarında Kullanılırlar.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

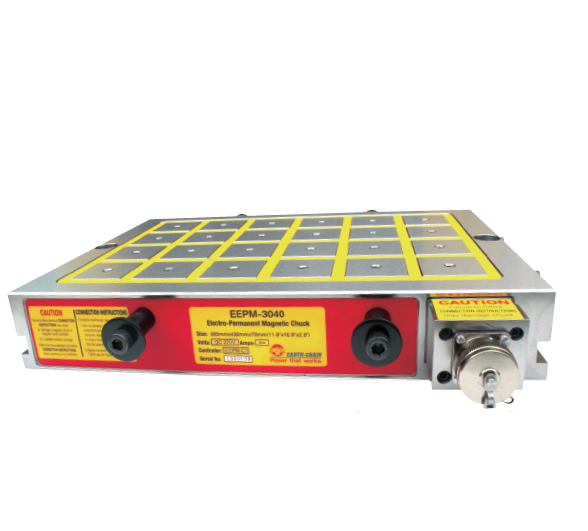

Şık, Estetik %100 Mengene Uyumlu Paslanmayan Esnek Elektromanyetik Tutucu Yüzey Manyetik Yüzü ; ( 4 Kutup Ölçüdeki ) 1500 Kgf / 100 cm2
Elektromanyetik Tabla : Ön Yükleme ile ( Bağlantı Kabloları Mevcuttur ) Sürdürülebilir Manyetik En Hızlı ve Güçlü İş Bağlama
CNC Yatay İşleme Tazgahları veya Üniversal Freze Tezgahlarında, İş Parçanızda 5 Eksenli Çalışmanların Avantajiyla, Tek Yönlü İşlemeleri İstenilen Hassasiyetlerde, Bir Seferde ( Tek Bağlamada ) Bitirir, yada Çoklu Çalışmalarda İnanılmaz Kısa Sürede Sök - Tak ( Aç - Kapa ) ile En Hızlı Bağlama Avantajıyla Zamandan Tasarruf Sağlar ! Güvenlik Önlemi: Ön Yükleme İşleminden Sonra Kapağı Mutlaka Kapatınız. Opsiyonel Bağlama Pabucları Kampanyadaki Ürün ile Birlikte Sunumludur. Diğer Kare / Yaylı Tip Pabuçlar Düz Olamayan İş Parçalarınızı Esnek Bir Şekilde Bağlama Sunar. "V" Yataklı Pabuçlar ile Fonksiyonel Çalışmalar ( Yuvarlak ve Prizmatik ) İş Parçalarınız Bağlanabilir. Manyetik Tablo ile Birlikte Sunulan Kare Düz Pabuçlar Üzerinde Hassasiyet Tekrarlamaları İçin Toz Paso Verilebilir ve Küçük İş Parçanıza Göre Yuvalar Oluşturulabilir. Kontrol Ünitesine 1'den Fazla Tabla Bağlanabilir, Emsallerinde Olmayan Manyetik Güç Kontrolleri ile İş Parçanızın Üzerindeki Manyetik Güç Kontrolleri Sağlanır. Ayrıca ; El Kumandası ile Pratik Çalışma Kolaylığı Sağlanır.
Set Halinde Sunum / Hediyeler :
* Mobil, Manyetik Güç Ayarlı El Kumanda Sistemi
* Manyetik Tabla, Yükseltici Uygun Bağlama Pabuçları / Civataları
* CNC Tezgahlara Uygun Takım / Çalışma Masası
* Tanıtım CD’si Görsel İşleme
* Türkçe Kullanma Kitabı
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Enjeksiyon Kalıpların İtici Plakalarında Bilyalı Burçlu Hassas ve Seri Çalışan İtici PlaklarındaKullanılır Ayrıca Prograsif Pres / Sac Kalıplarda Ara Plakalarda Yardımcı Merkezleme Elemanı Olarak da Kullanıma Uygundur.
Malzeme : 1.7131
Sertlik : 61 -63 HRC
Kullanım Alanları :
* İtici Plakalarında Bilyalı Burçlu Hassas İticili Sistemlerde
* Pres / Sac Kalıplarda Ara Merkezleme Elemanları Olarak Kullanılır.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

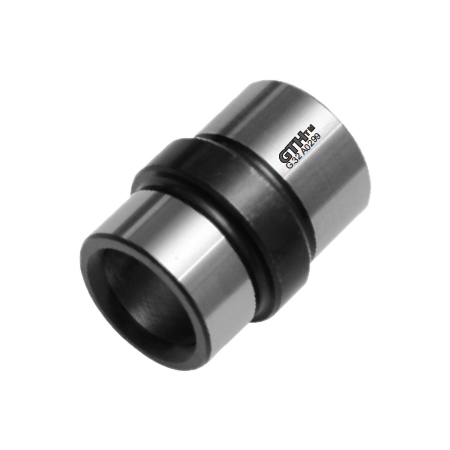

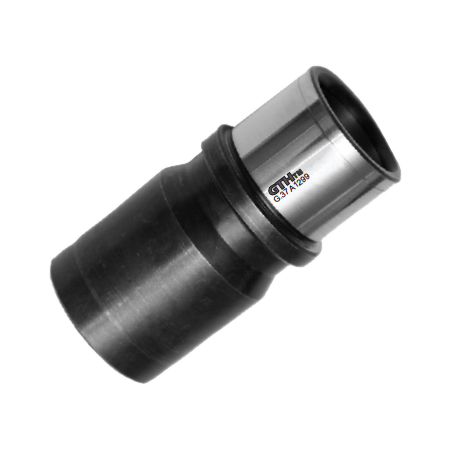

Çelik, Flanşlı Burç
Kuyruklu Kademeli Şapkalı Kolon G.13 Kolon ile Kullanılan Merkezleme Burçları
Malzeme : 1.7131
Sertlik : 62 ± 2 HRC
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Ortadan Flanşlı Çelik Burç
Yağ Kanalsız
Enjeksiyon Kalıplarında İtici Plakaların Hareketlerinin Rijit ve Hassas Çalışmasını Sağlayan Burçlar.
Malzeme : 1.7131 (16 MnCr 5 )
Sertlik : 62 ± 2 HRC
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

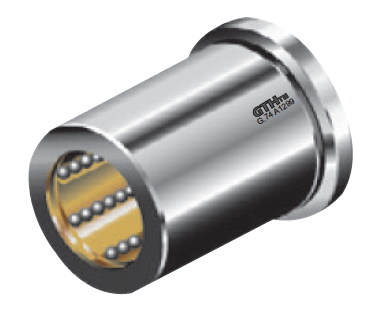

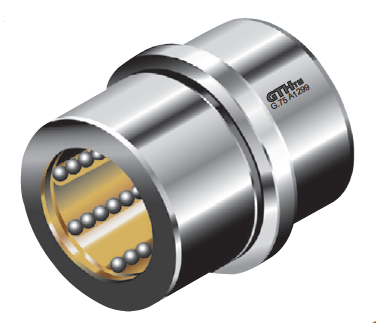

Çelik - Rulman Burç
Misketler Dönerek Bağımsız Çalışır, Sürtünmeli Değildir
Isı Dayanımı 230°
Yeni Çelik Rulman Burçlar G.75
Şapkalı ve Ortadan Şapkalı Çelik Burçların İçine Eğik - Sıralı, Paralel Ara Kanallarda Misketler Bulunur ( Misketler Kanalda Dönerek Serbest Hareket Eder - Sürtünmesiz ) Düşük Toleranslı / Sağlam Bu Şekilde Aksiyal Hareket Sınırsız
Serbest Kalır. Çelik Burca Rulman Mantığı da Sağlanmış Olur.
Yeni Ürünümüz G.75 - Diğer Benzer Ürün G.29 Ürüne Göre Avantajları :
Sınırsız Aksiyal Yönde Ekstra Strok Mesafeleri ve Sağlam Yapılı Güçlü Merkezleme Sağlanır -Düşük Tolerans ile Kısıtlı Olmayan Serbest Hareket Diğer Vuruntu ve Kasmaları Absorbe Eder. Yüksek Hızlara Uyumluluk ile Sınırsız Hareket Avantajları Sunumundadır.
Ortadan Şapkalı İtici Plaka Burcu G.75 ; Daha Büyük Enj. Kalıpların Uzun İtici Sistemlerinde Serbest Aksiyal Hareket ile Merkezlemede Rijitlik Sınırsız Sürtünmesiz İstenen Hareket Mesafeleri
Bakım ve Temizlik İçin: WİNKEL SIGNUM SPREY YAĞ Kullanılır.
Malzeme : Bilya Malzemesi : 1.3505 (100Cr6)
Kafes : Ms58 - Çelik Burç : 1.7131 (16 MnCr 5)
UYARI!
Montaj sırasında plastik, bakır ya da çelik çekiç ile direkt vurmayınız.
Çelik Rulman Burçların İmalat Aşamasında Bilya / Misket Yatakları Belirli Bir Açı ile Konumlandırılmıştır. Bu Sistemle Farklı Noktalardan Misketlerin Kolonu ; Hassas Kavrama Mukavemetiyle; Çalışma Ömrü ve Yük Taşıma Kapasitesiteleri ile Max. Oranda Yükseltilmiştir. Diğer Taklit Ürünlerde Açı Konulmayıp Misketler Tek Merkezdendir.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Çelik - Rulman Burç
Serbest Stroklu / Hızlı / Sınırsız Hareket Yeni ; İtici Plaka Çelik Rulman Burç
Isı Dayanımı 200°
Yeni Çelik Rulman Burçlar G.75
Şapkalı ve Ortadan Şapkalı Çelik Burçların İçine Eğik - Sıralı, Paralel Ara Kanallarda Misketler Bulunur ( Misketler Kanalda Dönerek Serbest Hareket Eder - Sürtünmesiz ) Düşük Toleranslı / Sağlam Bu Şekilde Aksiyal Hareket Sınırsız
Serbest Kalır. Çelik Burca Rulman Mantığı da Sağlanmış Olur.
Yeni Ürünümüz G.75 - Diğer Benzer Ürün G.29 Ürüne Göre Avantajları :
Sınırsız Aksiyal Yönde Ekstra Strok Mesafeleri ve Sağlam Yapılı Güçlü Merkezleme Sağlanır -Düşük Tolerans ile Kısıtlı Olmayan Serbest Hareket Diğer Vuruntu ve Kasmaları Absorbe Eder. Yüksek Hızlara Uyumluluk ile Sınırsız Hareket Avantajları Sunumundadır.
Ortadan Şapkalı İtici Plaka Burcu G.75 ; Daha Büyük Enj. Kalıpların Uzun İtici Sistemlerinde Serbest Aksiyal Hareket ile Merkezlemede Rijitlik Sınırsız Sürtünmesiz İstenen Hareket Mesafeleri
Şapkalı Burç G.74 ; Kalite Kontrol Aletleri Makina ve Kalıp Yapımı Ayrıca Aparat Tasarımlarınızda Pratik ve Güvenli Ürün.
Bakım ve Temizlik İçin: WİNKEL SIGNUM SPREY YAĞ Kullanılır.
Malzeme : Bilya Malzemesi : 1.3505 (100Cr6)
Kafes : Ms58 - Çelik Burç : 1.7131 (16 MnCr 5)
UYARI !
Çelik Rulman Burçların İmalat Aşamasında Bilya / Misket Yatakları Belirli Bir Açı ile Konumlandırılmıştır. Bu Sistemle Farklı Noktalardan Misketlerin Kolonu ; Hassas Kavrama Mukavemetiyle; Çalışma Ömrü ve Yük Taşıma Kapasitesiteleri ile Max. Oranda Yükseltilmiştir. Diğer Taklit Ürünlerde Açı Konulmayıp Misketler Tek Merkezdendir.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

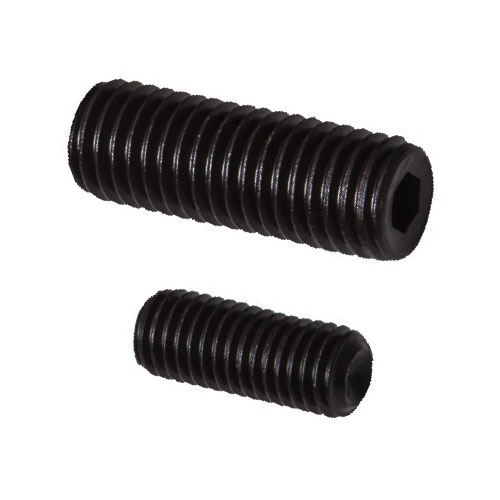

Allen Başlı, Gömme Cıvata
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Silindirik, Standart Model - İsteğe Göre İmalat
Oldukça Ekonomik, Düşük Maliyetli Fiyatlar ile Geniş Seçenek Çeşitleri Mevcuttur. Tüm Enjeksiyon Kalıp Sistemlerinde Kullanıma Uygunluk Taşır Kalıba Montaj İçin Sadece Ürün Çapında Bir Delik ( H7 Raybalanmış) Yeterlidir.
Montaj : Kalıbın İstenilen Bölgesinde Uygun Delik Delinerek Kalıp Takvimini İçine Yerleştirin ( Bronz veya Kauçuk Çekiç ile ) Sıkı Bir Delik Olmasında (Tarih Mühresinin Dönmemesi İçin ) Fayda Vardır.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

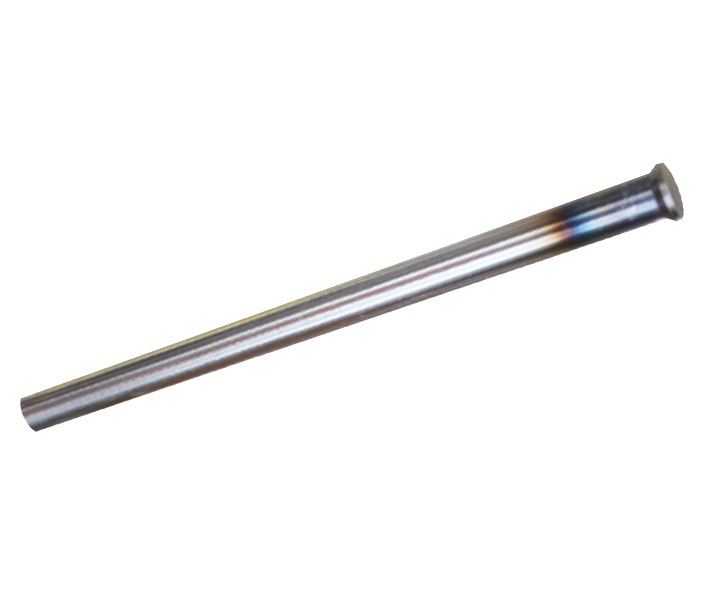

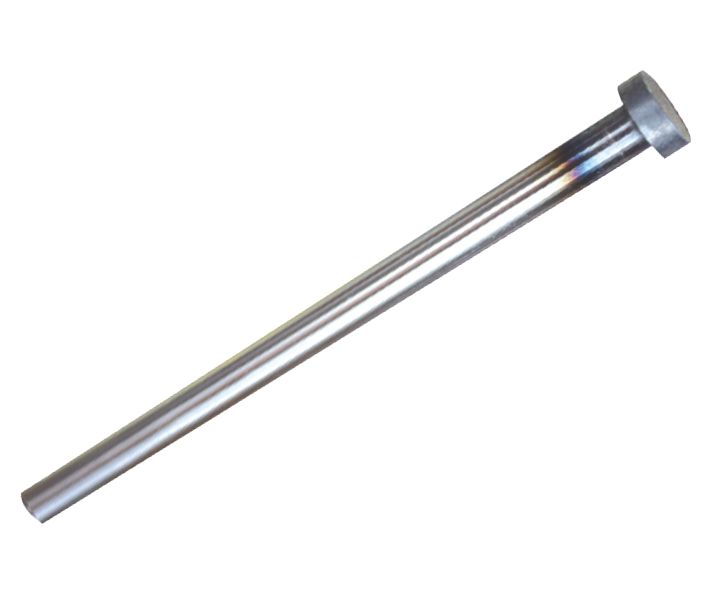

Plastik Enjeksiyon Kalıbı Ekonomik - Sertleştirilmiş İtici Pimler
DIN ISO 6751 TİP : AH
Malzeme : 1.2516 WS
Kafa Sertlik : 45 ± 2 HRC
Gövde Sertlik : 60 ± 2 HRC
Max. Isı Direnci : 220°
Gerilim Direnci : 1300 N / mm²
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Plastik Enjeksiyon Kalıbı Ekonomik İtici Pimler
DIN 1530 - D
Malzeme : 1.2516 WS
Kafa Sertlik : 45 ± 2 HRC
Gövde Sertlik : 60 ± 2 HRC
Max. Isı Direnci : 220°
Gerilim Direnci : 1300 N / mm²
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

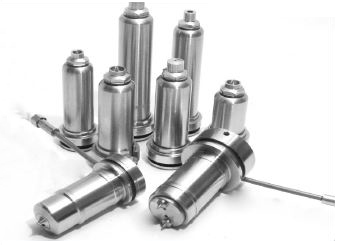

Enjeksiyon Yolluk Meme : Stoklarımızda Boy Seçimleri Çok Geniş Bir Şekilde Sunulmuştur.
Malzeme : 1.2826
İki Farklı Seçenek
d1 3.3 : @ 1.5°
( Standart Açı )
d1 4.3 : @ 2°
( Geniş Açı )
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

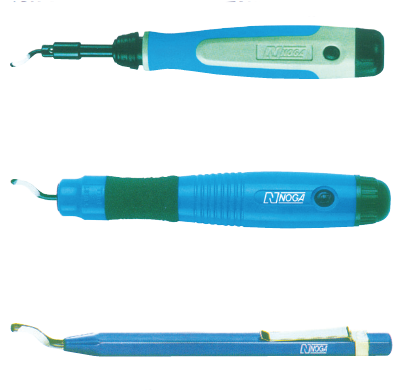

Çapak Alma Raspaları : Değiştirilebilir Uçlu Döner Konumundaki Raspa Tutucuları Kolay Kullanımlı, Kesici Uç Kendiliğinden İş Parçanın Konturuna Uyar, Çok Farklı Malzemelerin Konturlerin Rasyonel Olarak Çapaklarını Almada Mükemmel / Kaliteli Marka Seçimli El Aletleridir.
ÇOK AMAÇLI RASPALAMA TAKIMLARI
"Özel Takımlar"
LIZA BURR LB 1000
N ve S : Raspa Bıçakları ile Kullanılmak İçin Çift Taraflı Raspa Ucu N Raspa Bıçağı ile 20 mm 'den 110 mm'ye Uzama S Raspa ile 20-94 mm
İçerik : Plastik Tutma Sapı Teleskobik Pensli Başlık N1 ve N2 Raspalar
"Özel Takımlar"
SOFT GRIP SG 1000
Ergonomik Tutucu Kol İki Delik S ve N Raspalar İçin Uygundur. İçerik : SG Tutucu ile S 100 ve N10 Kobalt Alaşımlı Raspa Bıçakları
"Özel Takımlar"
TEDDY BURR TB 1000
N1 Raspa Ucu, 8 mm Altıgen Alüminyum Tutucu Bütün N Tipi ( Çap 2.6 mm ) Raspa Uçlarını Tutabilir. Raspa Uçları Kolaylıkla Değiştirilebilir, Cebe Takılabilir / Klipslidir.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

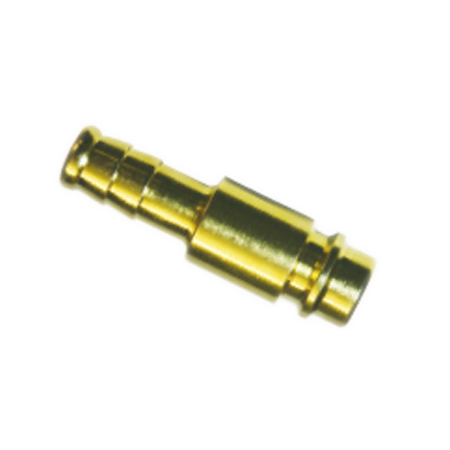

590HR Hortum Girişli Otomatik Girdi Ara Rakor
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Otomatik Hızlı Kavramalı RAKOR / Ucu
Uzun Boylar EURO TİP
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Yay Katsayısını ( R ) Sıkışma Miktarı (mm) ile Basitçe Çarpımı Sonucunda Toplam Yay Kuvveti Değerine Ulaşılır ( Nw. ) Örnek : R x ( A.B.C )
Nw - Newton = (0.102)Kg. dır.
Kullanım : Extra Hafif Yük Yay Özellikle Enjeksiyon Kalıp Sistemleri ve Aparat Tasarımları
İçin Uygunluk Taşır.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Orta Yük Yay
Yay Katsayısını ( R ) Sıkışma Miktarı (mm) ile Basitçe Çarpımı Sonucunda Toplam Yay Kuvveti
Değerine Ulaşılır ( Nw. ) Örnek : R x ( A.B.C )
Nw - Newton = (0.102)Kg. dır
Kullanım : Orta Yük Yay Özellikle Enjeksiyon Kalıp Sistemleri ve Pres Kalıp Sistemleri Aparat Tasarımları İçin Uygunluk Taşır.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...

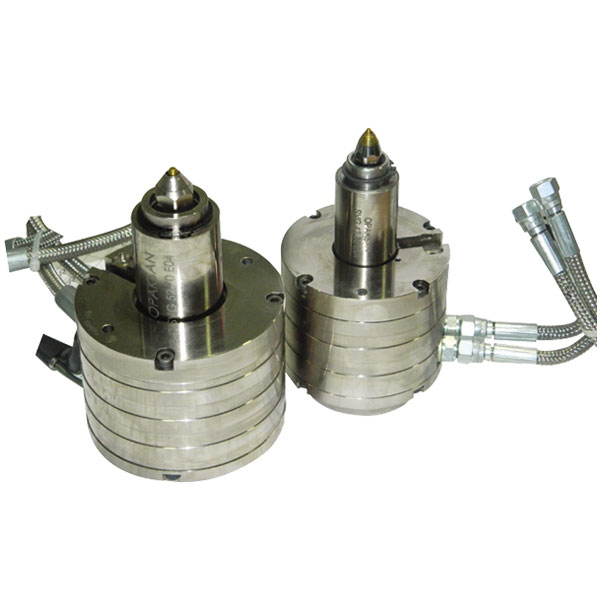

Ana Yolluk Meme serimize Valve Gate Opsiyonuyla Eklenen Bu Ürün Single Valve Gate Memeleri Enjeksiyon Hacmi Fazla, Kalıp İç Basınçları Yüksek,Yüzey Kalitesi Önemsenen, Büyük BeslemeÇaplarıNedeniyle Çevrim Aralarında Akma Yapması İstenmeyen Kalıplarda Kullanılır. Enjeksiyonu Kolaylaştırır. Ürün Kalitesini Arttırır.
Sipariş Aşamasında Belirtilmesi Halinde Single Valve Gate Sıcak Yolluk Memeleri Çalışma Alanlarına Göre Hidrolik veya Pnömatik Olarak Üretilmektedir.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Sıcak Yolluk Memesi Ekipmanları :
Sıcak Yolluk Memeleri Aşağıda Belirtilen Ana Ekipmanlardan Oluşur, Sistemde Hepsinin Ayrı Bir Görevi Vardır, Kovanlar Memenin Yataklanmasını ve Hareket Etmemesini Sağlar. Rezistanslar Akışkan Hammaddenin Problemsiz Bir Şekilde Basılmasını Sağlamak İçin Memede Isıtma Görevini Yapar Sızdırmazlık Contası Manifold ile Meme Arasındaki Yüksek Basınçla Geçen Plastik Hammaddenin Dışarı Akmaması İçindir. Meme Tipleri Hammadde ile Gramaja Göre Belirlenerek ve Kalıp Şartları Göz
Önünde Bulundurarak Seçilmelidir.
Sıcak Yolluk Meme Ekipmanları:
1 - Kovan 2 - Meme Kafası 3 - Meme Dış Kılıfı 4 - Meme Nozulu 5 - Meme Spiral Rezistansı 6 - Meme Merkezleme Pimi 7 - Sızdırmazlık Contası
Sıcak Yolluk Memesi Seçimi :
Bir Sıcak Yolluk Uygulamasının Başarısı Bir Çok Faktöre Bağlıdır. Uygun Hammadde / Polimerlerin Kullanımının Yanında İyi Bir Parça ve Kalıp Tasarımının Yapılması ve Doğru Enjeksiyon Makinasını Seçimi
Kritik Faktörlerdir, Bunların Yanında Parça Üzerindeki Yolluk Girişinin Konumu ve Yolluk Giriş Tipinin Seçimi de Aynı Oranda Önem Taşır. Parça Tasarımı Sırasında Yolluk Girişinin Konumuna Karar Verilirken Parçanın Dengeli Doldurabilmesi ve Yolluk Girişinin Yarattığı Basınç Dayanımları Dikkate Alınması Gerekir. Yolluk Girişi Konumuna Karar verdikten Sonra Çeşitli Sıcak Yolluk Tipleri Arasından Doğru Seçimi Yapmak Gerekir. Yolluk Giriş Tipine, Daha Sonrada Yolluk Girişini Boyutuna Karar Verilirken İlk Önce Plastik Malzemenin Bu Giriş Tipine Uygunluğu Dikkate Alınmalıdır.
Sıcak Yolluk Sistemlerinde Meme Ucu Ürünle Doğrudan Temasta Olan ve Sonu En Çok Etkileyen Elemanlardır.
Bu Sebepten Dolayı Meme Ucu Seçimi ;
* Parça Teknik Resmi Ya da Datası / Ağırlığı
* Kullanılacak Hammadde Türü / Renk Değişimi
* Kaviteler ( X ve Y Ekseninde ) Arası Mesafeler
* Enjeksiyon Noktasının Kavite Üzerine mi ?
Yolluk Üzerine mi ? Yapılacağı Bilgisi
* Kalıp Göz Adeti * Soğutma Sisteminin Konumu
* Malzemenin / Hammaddenin Erime Sıcaklığı
Kriterlerine Göre Seçilmelidir, Bu Veriler Sağlandığı Takdirde Meme Ucundan Beklenen Performans Alınmış Olur.
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
Ekonomik Fiyatlar ile, Yalıtımı Mükemmel, Çıkışlar Uzun Kullanım İçin Güçlendirilmiş, Kovan İç Haddeleme Mükemmeldir. Bağlantılar Paslanmaz Cıvatalardır. Siparişe Göre Termokuplu Olarak da Üretilebilir, Standart Olan 300 mm Kablo Kullanılmış İsteğe Göre Uzatılabilir, Ayrıca İsteğe Göre de Özel Üretim Yapılabilir.
Güç : 5 W/cm2 - 230 V
Teknik Bilgiler
Kovan Malzemesi : Bakır, Kalay Alaşımlı Sarının İçinde Cr - Ni Kablo
Enerji Kablosu : Saf Nikel 300mm Boyunda, Dışında Cam Elyaflı Yanmaz Kablo, Dış Zırhı 304 Paslanmaz Örgü Çelik Bağ
Bağlantı Cıvataları : Paslanmaz İmbus Cıvata ( M5 x 30 )
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
ELMAS Ve HSS Bileme Taşları
Ürünü hemen satın almak için aşağıdaki linkte yazılı hesap numaralarına HAVALE yada EFT yapıp bize ulaşınız...
